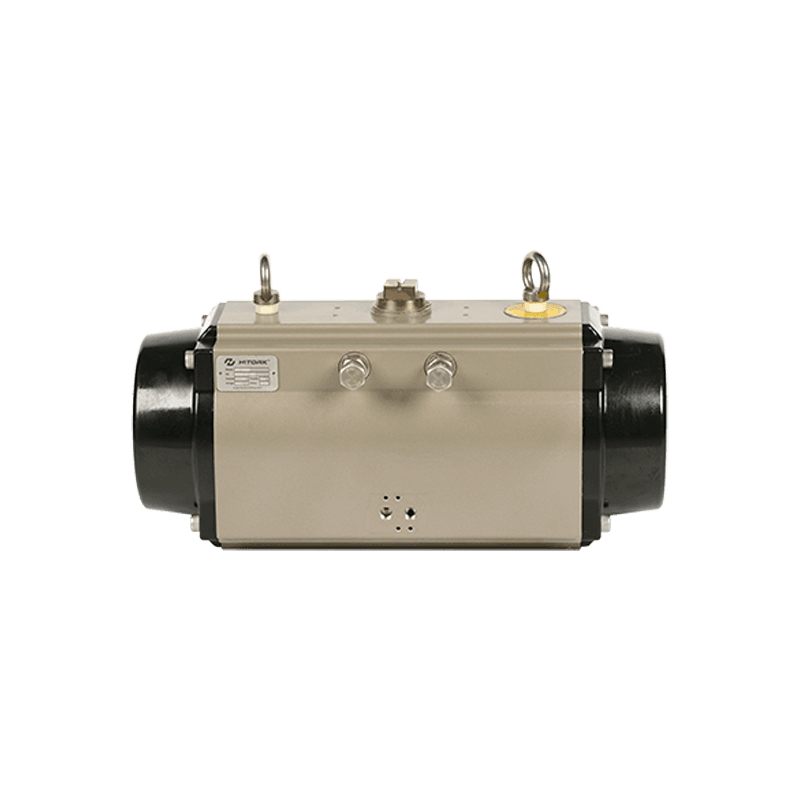

سلسلة المشغلات الهوائية ذات الرف والجناح الترس HPR

سلسلة المشغلات الهوائية HPR سلسلة المشغلات الهوائية ذات الرف والترس الهوائي، مقسمة إلى DA (مزدوجة التمثيل) و SR (إعادة ضبط الزنبرك)، مع هيكل دقيق وحجم مضغوط، تستخدم بشكل أساسي للتحكم الأوتوماتيكي في الصمامات الكروية وصمامات الفراشة، ويمكن تجهيز المشغلات الهوائية من سلسلة HPR، مع أنماطها الفريدة والتكنولوجيا المتقدمة والتصنيع الدقيق وتصميم النموذج المدمج الاقتصادي، مباشرة مع الملحقات الأخرى لتحسين الكفاءة والاقتصاد.


رسالة استشارية
تفاصيل المنتج

> رف مكبس مزدوج، ألومنيوم مصبوب مؤكسد صلب أو فولاذ مصبوب مطلي بالزنك، وضع تركيب متماثل، تشغيل سريع، عمر خدمة طويل، عكس بسيط للمكبس لتغيير اتجاه الدوران

> يسمح برغيان مستقلان لتعديل الحركة بتعديل سهل ودقيق بزاوية ±5 درجات لوضعي الفتح والإغلاق.

> نوابض عالية الأداء مع مواد عالية الجودة، ومعالجة الطلاء، والتجميع المضغوط مسبقًا. مقاومة قوية للتآكل وعمر خدمة طويل، وقادرة على التفكيك الآمن والبسيط للمشغلات أحادية المفعول، وتلبية نطاقات مختلفة لعزم الدوران عن طريق تغيير عدد النوابض

البارامترات والمواصفات التقنية

المعلمات التقنية للمشغل الهوائي ذو الرف والترس المسنن من سلسلة HPR (مزدوج التمثيل)


الوحدة: Nm

رقم الموديل

ضغط إمداد الهواء (bar)

2 2.5 3 4 4.5 5 5.5 6 7 8
HPR007DA 3 4 5 6 7 8 8 9 11 12
HPR012DA 5 6 7 10 11 12 13 14 17 19
HPR020DA 8 10 12 16 18 20 22 24 28 32
HPR035DA 15 18 22 29 33 36 40 44 51 58
HPR050DA 20 25 30 40 45 50 55 60 70 80
HPR075DA 31 39 47 63 70 78 86 94 110 125
HPR110DA 45 56 68 90 102 113 124 135 158 181
HPR160DA 66 83 99 132 149 165 182 198 231 264
HPR255DA 100 125 150 200 226 251 276 301 351 401
HPR435DA 171 214 256 342 385 427 470 513 598 684
HPR665DA 266 332 399 532 598 665 731 798 931 1064
HPR1000DA 426 532 638 851 958 1064 1170 1277 1490 1702
HPR1200DA 532 665 798 1064 1197 1330 1463 1596 1862 2128
HPR1800DA 769 962 1154 1539 1731 1924 2116 2308 2693 3078
HPR2700DA 1170 1462 1754 2339 2632 2924 3216 3509 4094 4697
HPR3800DA 1526 1908 2289 3052 3434 3815 4197 4578 5341 6104
HPR5700DA 2285 2856 3427 4570 5141 5712 6283 6854 7997 9139
HPR8000DA 3256 4070 4884 6512 7326 8140 8954 9768 11396 13024

يرجى الاتصال بمندوب المبيعات للحصول على مزيد من المعلومات حول المعلمات أحادية المفعول.


选型示例


1 2 3 4 5 6
العنصر النطاق رقم الموديل
شكل الحركة
(الحركة الزنبركية)
 عدد الينابيع المسافة المقطوعة مخصص
الألقاب HPR 007

DA (مزدوج التمثيل)

K5 لا يوجد (دوران افتراضي 90 درجة) لا يوجد (قياسي)
012

 SR(أحادي المفعول)

K6

120 (دوران 120 درجة)

FC (إغلاق الخطأ)

020 K7

135 (دوران 135 درجة)

FO (تشغيل الخطأ)

…… ……

180 (دوران 180 درجة)

3P (ثلاثة مواضع)

8000 K12 ج (مخصص)

مثال: HPR-020SRK10
