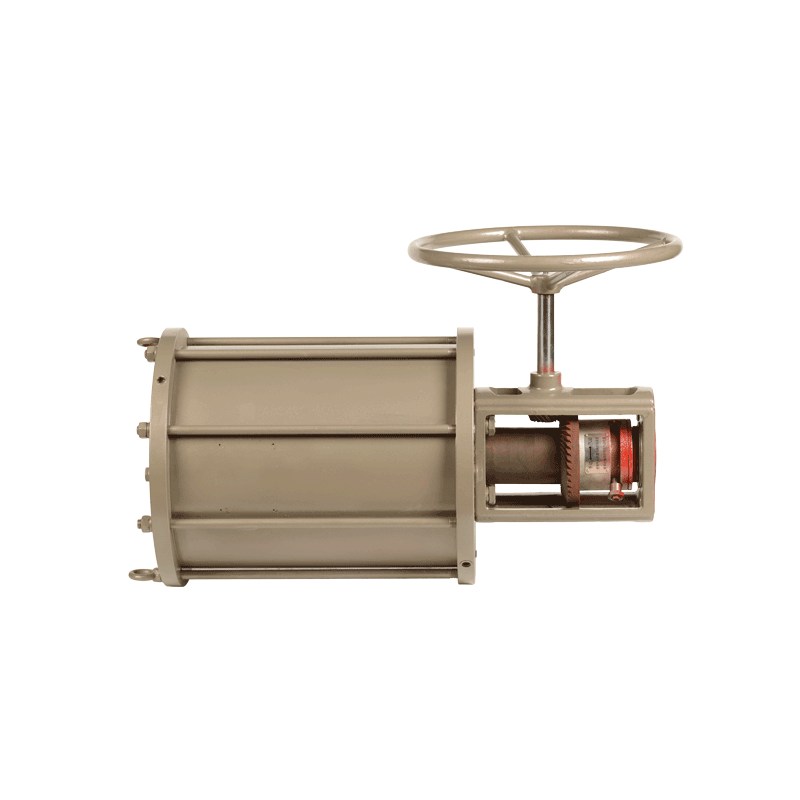

HPL مشغل هوائي من نوع المكبس من سلسلة

المشغل الهوائي من نوع المكبس من سلسلة HPL، مع هيكل من نوع المكبس، هو جهاز القيادة المثالي لفتح وإغلاق جميع أنواع صمامات البوابة، وصمامات البوابة المسطحة، وصمامات الطين، وصمامات طين الفحم، وصمامات تنظيم الصمامات، وصمامات الكرة الأرضية، والفخاخ وغيرها من الصمامات ذات الشوط المستقيم.


رسالة استشارية
تفاصيل المنتج

> موضع ذراع حد الحركة القابل للتعديل

> قوة الدفع، والشوط، والضغط، والضغط، وما إلى ذلك قابلة للتخصيص.

> قفل صامولة قضيب المكبس الزنبركي أحادي المفعول لمنع الإزالة غير المصرح بها لخرطوشة الزنبرك دون قصد

> قطر الأسطوانة Φ80-Φ800، مادة جسم الأسطوانة من سبائك الألومنيوم، مادة قضيب الإدارة من الفولاذ الكربوني مع معالجة مطلية بالكروم، الفولاذ المقاوم للصدأ ومواد أخرى متوفرة.

البارامترات والمواصفات التقنية

المعلمات التقنية للمشغل الهوائي المكبسي من سلسلة HPL (مزدوج التمثيل)

قطر الأسطوانة
(mm)
قوة خرج الأسطوانة (نيوتن) ضغط إمداد الهواء (بار)
3 3.5 4 4.5 5 5.5 6
الدفع
الشد
الدفع
الشد
الدفع
الشد
الدفع
الشد
الدفع
الشد
الدفع
الشد
الدفع
الشد
80 1507 1360 1758 1587 2010 1813 2261 2040 2512 2267 2763 2493 3014 2720
100 2355 2208 2748 2576 3140 2944 3533 3312 3925 3680 4318 4048 4710 4418
125 3680 3439 4293 4012 4906 4585 5520 5158 6133 5731 6746 6304 7359 6877
160 6029 5652 7034 6594 8033 7536 9043 8478 10048 9420 11053 10362 12058 11304
200 9420 9043 10990 10550 12560 12058 14130 13565 15700 15072 17570 16579 18840 18086
250 14719 14342 17172 16732 19625 19123 22078 21513 24531 23903 26984 26294 29438 28684
280 18463 18086 21540 21101 24618 24115 27695 27130 30772 30144 33849 33158 36926 36173
320 24115 23738 28134 27695 32154 31651 36173 35808 40192 39564 44211 43520 48230 47477
350 28849 28472 33657 33217 38465 37963 43273 42708 48081 47453 52886 52199 57698 56944
400 37680 37303 43960 43520 50240 49738 56520 55965 62800 62172 69080 68389 75360 74606
450 47689 47100 55637 54850 63585 62800 71533 70650 79481 78500 87429 86350 95378 94200
500 58875 58027 68688 67698 78500 77370 88313 87041 98125 96712 107988 106383 117750 116054
550 73853 73005 86162 85173 98470 97340 110779 109508 123088 121675 135397 133843 147706 146010
600 84780 83932 98910 97921 113040 111910 127170 125898 141300 139887 155430 153876 169560 167864
630 93470 92622 109048 108059 124627 123496 140205 138933 155783 154370 171362 169807 186940 185244
700 115395 114547 134628 133638 153860 152730 173083 171821 192325 190912 211558 210003 230790 229094
800 150720 149566 178540 174494 200960 199421 226060 224349 251200 249277 276320 274204 301440 299132
900 190755 189601 222548 221201 254340 252801 286133 284402 317925 316002 349718 347602 381210 379202

يرجى الاتصال بمندوب المبيعات للحصول على مزيد من المعلومات حول المعلمات أحادية المفعول.


选型示例


1 2 3 4 5 6
العنصر النطاق أسطوانة المسافة المقطوعة أشكال الحركة مواصفات الربيع الوضع اليدوي
الألقاب HPL 80 وفقًا لمتطلبات العميل

DA (مزدوج التمثيل)

4 س م (برغي)
100

SRC (هواء مفتوح أحادي المفعول)

5

GM(أسنان مشطوفة)

125

SRO (إغلاق الهواء أحادي الفعل)

HM (هيدروليكي)

……
900

مثال: HPL-500*100-SRC4+HM+HM
