المحركات الهوائية

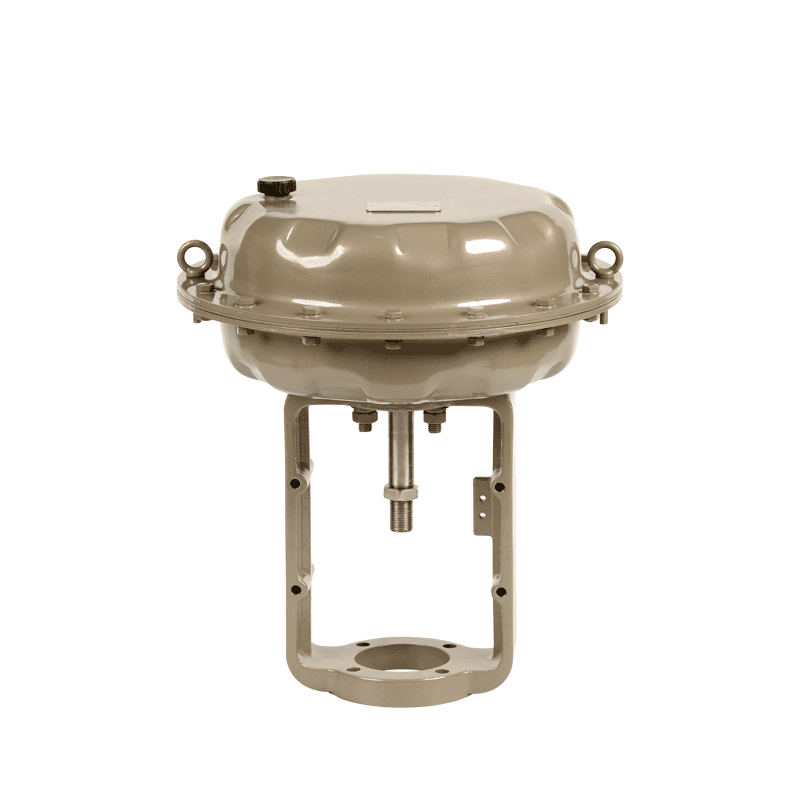

HPD مشغل هوائي من النوع الغشائي من سلسلة

المشغل الهوائي من نوع الحجاب الحاجز من سلسلة HPD، مع هيكل متعدد الزنبرك، هو مشغل هوائي عالي الأداء ذو شوط مستقيم ذو شوط مستقيم مع وزن خفيف وحجم صغير وقوة خرج كبيرة، يستخدم بشكل أساسي لصمامات التحكم في الشوط المستقيم، ومناسب للتعديل النسبي ومناسبات التحكم في التبديل، ومناسب جدًا أيضًا لأجهزة الحركة الخطية الأخرى.

رسالة استشارية

تفاصيل المنتج

>تنوع التطبيقات: تتوفر ستة أحجام من الحركة الأمامية والعكسية لمجموعة متنوعة من التطبيقات. وتتوفر نطاقات زنبركية، وحدود انتقال، وتجاوز يدوي لأي تطبيق صمام تحكم تقريبًا.

>خطية ممتازة بين ضغط الحمل والشوط: يتحرك الحجاب الحاجز المقولب في مبيت غشاء أعمق مع تغير طفيف للغاية في المساحة الفعالة للحجاب الحاجز، مما يوفر خطية ممتازة.

>قدرة دفع عالية: تسمح الأغشية المصبوبة والأغلفة المضغوطة على البارد بضغط عالٍ وأقصى قوة دفع لحجم غشاء معين.

>عمر خدمة طويل: توفر أغطية الضميمة المصنوعة من الصفائح المعدنية المثقوبة على البارد وبنية حديد الدكتايل قابلية تشحيم عالية مع حماية من التآكل وتقليل التشوه والضغط الزائد.

>وصلات موثوق بها: توفر الوصلات الجذعية المنفصلة نقلًا قويًا للحركة ويسهل تركيبها. ويساعد عدم وجود قضيب توصيل على تجنب فقدان الحركة والوضع غير الصحيح للصمام.

البارامترات والمواصفات التقنية

المعلمات التقنية للمشغِّل الهوائي الغشائي من سلسلة HPD

حجم المشغل	المساحة الفعالة للحجاب الحاجز cm²	ضغط الهواء Kpa G	نطاق الربيع Kpa G	قوة الإخراج N
220	188.8	400	120~300	2177
270	314.3	400	120~300	3648
350	555.8	400	120~280	6472
450	956.8	400	120~280	11180
550	1548.8	400	120~280	18028
650	2236.3	300	80~200	16475
650	2236.3	400	120~280	26050

الشوط القياسي وسعة الحجرة (باللتر)

حجم المشغل	السكتة الدماغية (مم)
حجم المشغل	20	25	30	40	50	60	70	80	90	100	110
220	0.7
270	1.31	1.46	1.6
350	2.25	2.52	2.78	3.3
450S	4.18	4.64	5.09	6
450L					7.28	8.18	9.09	10	10.91
550S			8.1	9.6	11.6	13	14.5
550L								16	17.4	19.1	21
650S			22.75	24.83	26.92	29
650L							32.67	34.75	36.83	38.92	41

选型示例

	1	2	3	4	5	6	7
العنصر	النطاق	الأحجام	المسافة المقطوعة	إجراء مشغل الإخراج	نطاق ضغط/ضغط إمداد الهواء/الزنبرك	عجلات يدوية	درجة الحرارة البيئية
代号	HPD	220	12	O (ضغط الهواء يزيد من انخفاض ضغط الهواء عمود الدفع)	3（300/80-200KpaG）	ن-لا شيء	1-معياري (-10 إلى 70 درجة مئوية)
		270	16	ج (ضغط الهواء يزيد من ارتفاع الدافع)	4（400/120-300KpaG）	M-المتوازي	3-نوع درجة الحرارة العالية (من 0 إلى 100 درجة مئوية)
		350	20	S (خاص)	5（400/120-280KpaG）	س-خاص	5-نوع درجة الحرارة المنخفضة (-40 إلى 40 ℃)
		450	25
		550	……
		650	110
HPD-550*110-O3M1:مثال
