المحركات الهوائية

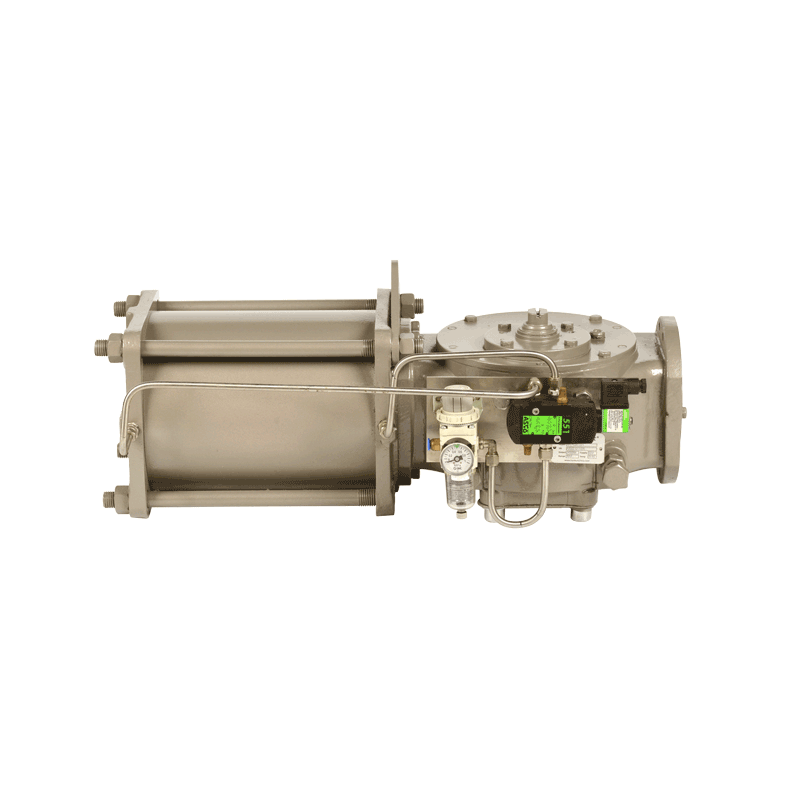

HPY سلسلة HPY مشغل هوائي من نوع التبديل

مشغل HPY الهوائي من نوع المذراع المتأرجح (Scotch Yoke) هو آلية قيادة صناعية دورانية جزئية للصمامات تم تطويرها بتصميم هيكلي وحداتي. يعتمد على الهواء المضغوط كمصدر للطاقة، ويتيح إمكانية استبدال الوحدات الهوائية أو وحدات الإرجاع بالنابض بشكل مرن على جانبي الهيكل، مما يمكنه من أداء وظائف مزدوجة المفعول أو مفردة المفعول. يمكن تجهيز المشغل بملحقات اختيارية مثل التجاوز اليدوي الهيدروليكي، والصمامات الكهرمغناطيسية، والمفاتيح الحدية، وهو مناسب على نطاق واسع للصمامات الدوارة بزاوية 0~90° بما في ذلك الصمامات الكروية، وصمامات الفراشة، وصمامات السدادة.

رسالة استشارية
تفاصيل المنتج

التصميم المعياري: يستخدم مشغل HPY الهوائي من نوع المذراع المتأرجح بنية معيارية تدمج بشكل منهجي المكونات الوظيفية بما في ذلك وحدات النقل، والأسطوانة، والنابض، والتجاوز اليدوي. يوفر هذا التصميم مرونة تكوين استثنائية، ويدعم كلاً من أوضاع التشغيل مزدوجة المفعول ومفردة المفعول لتلبية سيناريوهات التطبيقات المتنوعة.

مقاومة التآكل والتآكل: يتميز مشغل HPY الهوائي من نوع المذراع المتأرجح بقضبان مكبس وقضبان توجيه ومحامل ذاتية التشحيم معالجة بأسطح متقدمة تعزز بشكل كبير مقاومة التآكل والتآكل. يتم طلاء الهيكل بطبقة واقية عالية الأداء، بينما يتم معالجة التجويف الداخلي بطلاء PTFE، مما يضمن بشكل جماعي مقاومة تآكل شاملة فائقة.

أداء حماية ممتاز: يلبي مشغل HPY الهوائي من نوع المذراع المتأرجح معيار الحماية IP67، حيث تم تجهيز جميع نقاط التوصيل بحلقات O عالية الأداء وحشيات مانعة للتسرب. يمنع هذا التصميم بشكل فعال الرطوبة الخارجية والغبار الملوث من دخول الجزء الداخلي للمشغل، مما يضمن أداءً مستقراً وموثوقاً مع عمر خدمة طويل.

معيار توصيل عالمي: تتوافق ملحقات خرج المشغل مع معايير NAMUR، وتلبي أبعاد التركيب لتوصيل الصمام متطلبات ISO 5211، مما يمنح مشغلات HPY قابلية تبادل ممتازة.

خيارات تحكم متعددة الاستخدامات: تمتلك هانكون خبرة واسعة في التحكم الهوائي، مما يتيح تصميم نظام هوائي مخصص حسب متطلبات العملية الخاصة بالعميل.

البارامترات والمواصفات التقنية
Model Stroke Position 3bar 3.5bar 4bar 4.5bar 5bar 5.5bar 6bar 7bar
HPY-C0-180-DA 0°/90° 595 694 794 893 992 1091 1190 1389
HPY-C0-180-DA
 45° 330 386 440 496 551 606 661 771
HPY-C0-200-DA 0°/90°
 735 857 980 1102 1225 1347 1470 1714
HPY-C0-200-DA
 45°
 408 476 544 612 680 748 816 952
HPY-C0-250-DA 0°/90°
 1148 1339 1531 1722 1913 2104 2296 2679
HPY-C0-250-DA
 45°
 638 744 850 957 1063 1169 1276 1488
HPY-C1-200-DA 0°/90°
 867 1011 1156 1299 1443 1589 1733 2022
HPY-C1-200-DA
 45°
 481 562 612 650 802 883 963 1123
HPY-C1-250-DA 0°/90°
 1354 1580 1806 2031 2257 2483 2708 3160
HPY-C1-250-DA
 45°
 752 878 1003 1128 1254 1379 1504 1755
HPY-C1-300-DA 0°/90°
 1950 2275 2600 2925 3250 3575 3900 4550
HPY-C1-300-DA
 45°
 1083 1264 1444 1625 1806 1986 2167 2528
HPY-C2-300-DA 0°/90°
 2247 2621 2996 3370 3744 4119 4493 5242
HPY-C2-300-DA
 45°
 1248 1456 1664 1872 2080 2288 2496 2912
HPY-C2-350-DA 0°/90°
 3058 3568 4077 4587 5097 5606 6116 7135
HPY-C2-350-DA
 45°
 1699 1982 2265 2548 2831 3114 3398 3964
HPY-C3-350-DA 0°/90°
 3672 4285 4897 5509 6121 6733 73456 8569
HPY-C3-350-DA
 45°
 2040 2380 2720 3060 3400 3740 4080 4761
HPY-C3-400-DA 0°/90°
 4797 5596 6396 7195 7994 8794 9593 11192
HPY-C3-400-DA
 45°
 2665 3109 3553 3997 4441 4885 5330 6218
HPY-C3-450-DA 0°/90°
 6071 7083 8094 9106 10118 11130 12142 14165
HPY-C3-450-DA
 45°
 3373 3934 4497 5059 5621 6183 6745 7870
HPY-C4-400-DA 0°/90°
 6127 7148 8169 9190 10211 11232 12254 14296
HPY-C4-400-DA
 45°
 3404 3971 5638 5106 5673 6240 6809 7942
HPY-C4-450-DA 0°/90°
 7754 9047 10339 11631 12924 14216 15508 18093
HPY-C4-450-DA
 45°
 4308 5026 5744 6462 7180 7898 8616 10051
HPY-C4-500-DA 0°/90°
 9573 11169 12764 14360 15955 17551 19146 22337
HPY-C4-500-DA
 45°
 5318 6205 7091 7978 8864 9750 10637 12410
HPY-C5-500-DA 0°/90°
 12122 14143 16163 18184 20204 22224 24245 28286
HPY-C5-500-DA
 45°
 6735 7057 8980 10102 11224 12347 13469 15714
HPY-C5-550-DA 0°/90°
 14668 17113 19557 22002 24447 26891 29336 34225
HPY-C5-550-DA
 45°
 8149 9507 10865 12223 13582 14940 16298 19014
HPY-C5-600-DA 0°/90°
 17456 20366 23275 26184 29094 32003 34912 40731
HPY-C5-600-DA
 45°
 9698 11314 12930 14547 16163 17779 19396 22628
HPY-C6-600-DA 0°/90°
 21365 254925 28486 32047 35608 39168 42729 49851
HPY-C6-600-DA
 45°
 11869 13847 15826 17804 19782 21760 23738 27695
HPY-C6-650-DA 0°/90°
 25074 29253 33432 37611 41789 45968 50147 58505
HPY-C6-650-DA
 45°
 13930 16251 18573 20895 23216 25538 17860 32503
HPY-C7-650-DA 0°/90°
 30646 35753 40861 45968 51076 56184 61291 71506
HPY-C7-650-DA
 45°
 17025 19863 22700 25538 28376 31213 34051 39726
HPY-C7-700-DA 0°/90°
 35542 41465 47389 53312 59236 65160 71083 82931
HPY-C7-700-DA
 45°
 19745 23036 26327 29618 32909 36200 39491 46073
HPY-C7-800-DA 0°/90°
 46422 54159 61896 69633 77370 85107 92844 108317
HPY-C7-800-DA
 45°
 25790 30088 38685 41234 42983 47281 51580 60176
HPY-C8-800-DA 0°/90°
 59082 68929 78776 88623 98470 108317 118164 137859
HPY-C8-800-DA
 45°
 32823 38294 43765 49235 54706 60176 65647 76588
HPY-C8-900-DA 0°
 74776 87239 99701 112163 124627 137089 149552 174477
HPY-C8-900-DA
 45°
 41542 48466 55390 62313 69237 76161 83084 96932
HPY-C8-1000-DA 0°
 92316 107702 123088 138474 153860 169246 184632 215404
HPY-C8-1000-DA
 45°
 51287 59834 68382 76930 85478 94026 102573 119669
